低压无功功率补偿装置

低压无功功率补偿装置

GGJ低压无功功率补偿柜

GGJ低压无功功率补偿柜

详细信息 :

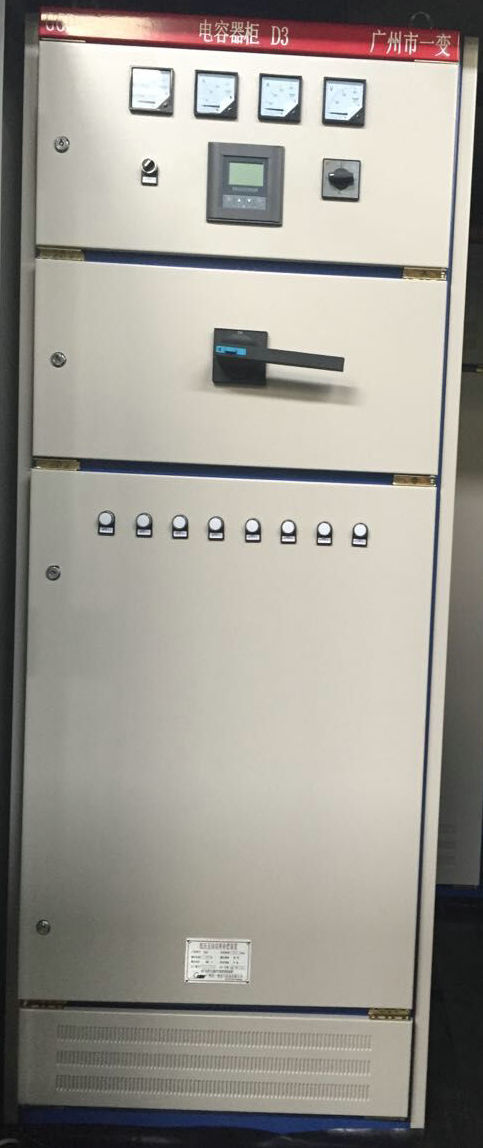

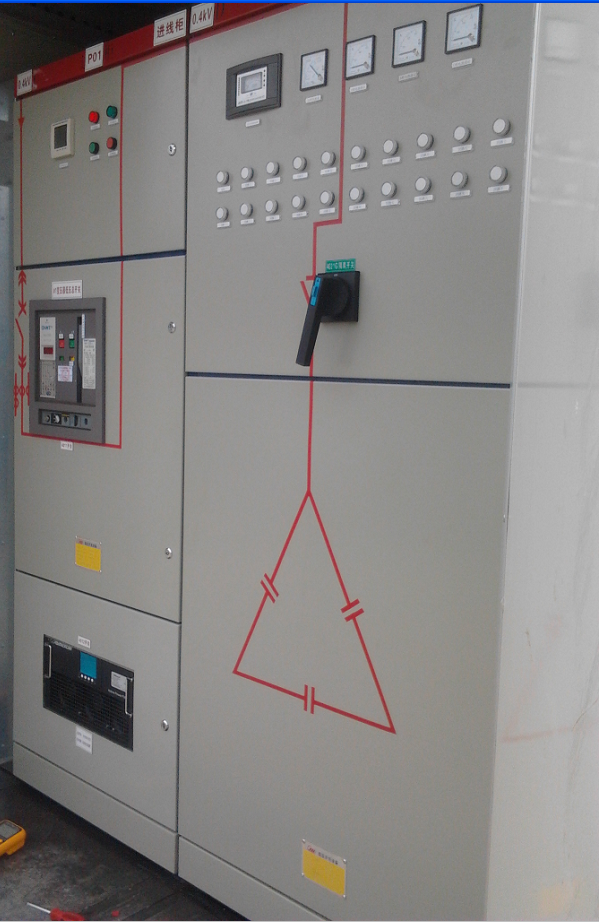

GGJ型低压无功功率补偿柜

一、产品概述

GGJ型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中,具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱,同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。产品符合GB7251.1-1997、GB/T15576-2008,并通过了3C认证,是目前电网改造中理想的低压成套装置。

GGJ系列户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。

二、产品特点

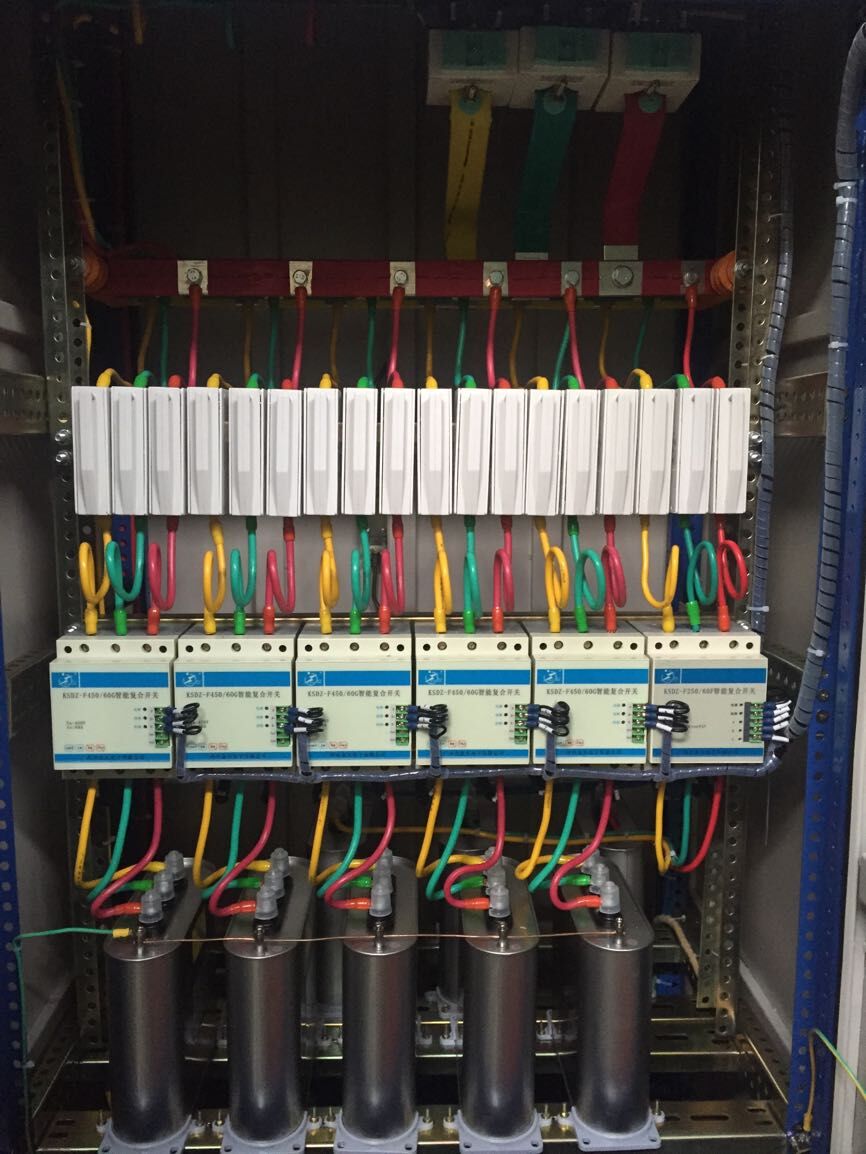

GGJ系列低压无功功率补偿柜由柜体、隔离开关、熔断器、复合开关调节器(切换电容接触器)、热过载继电器、电力电容器及智能无功功率补偿控制器等组成,柜体为封闭式结构。

三、主要性能

1、响应及时迅速,补偿效果好,工作可靠,也可根据用户需求加入漏电保护器。

2、保护功能:过压、过载、欠压、欠流、短路等功能

3、运行方式:具有自动运行与手动运行两种工作方式。

4、可提高电网功率因数达到0.95以上

运行条件

1、环境温度:    -20℃+50℃

2、空气相对湿度:≤90%(相对环境温度为20℃~25℃)

3、海拔高度:    不超过2500m

4、环境条件:    适用于室内(箱体内)安装,不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。

5、安装位置:与地面垂直的倾斜度不超过

五、技术参数

1、额定电压:380V

2、额定频率:50Hz

3、补偿方式:三相补偿和单相补偿相结合。

4、补偿容量:420kvar~60kvar。

5补偿方式:循环投切,编码投切,模糊控制自动投切。

6控制物理量:无功功率或无功电流

7、最快响应时间:≤20ms

六、安装调试

1、安装前检查

   检查设备是否完好无损,随机资料及配件是否齐全,如发现问题应及时与厂家联系。

2、通电前的检查与实验

   产品安装完毕后,投入运行前需进行如下项目的检查与实验。

1)检查柜体内是否干燥、清洁。

2)电器元件的操作机构是否灵活,不应有卡涩或操作力过大现象。

3)主要电器元件的通断是否可靠、准确,辅助接点的通断是否可靠准确。

4)仪表指示与互感器的变比及极性是否正确。

5)母线连接是否良好,其绝缘支撑件、安装件及附件是否牢固可靠。

6)用500伏兆欧表测量绝缘电阻不得低于10兆欧,浏览量时应断开电子设备、电容器及消耗电流的器件如线圈。

3、通电调试

无功功率自动补偿控制器的调试

    控制器出厂里投入、切除门限,延时时间,过压门限,已按有关标准整定,如需重新整定,请按照无功功率自动补偿控制器的使用说明进行调整。

七、使用与维护注意事项

1)必须由合格的电气人员进行该产品的操作、维护和检修。

2)维修时要先断开电源,待补偿电容器放电完毕后再进行维修。

3)定期进行维修。

5)如综合配电箱主开关选用刀开关,则必须在无负荷情况下,分合刀开关,以确保人身安全。

6)如用户选用带有无功补偿装置的综合配电箱,则产品中的无功功率自动补偿控制器,应严格按照使用说明书操作、检验。

八、外形及安装尺寸



柜体外形尺寸(mm

2000

2200

600

800

1000

1200

600

800

1000
