复合板预装式变电站
预装式变电站（亦称箱式变电站或欧式箱变，简称欧变）是由高、低压开关设备、变压器和外壳资组成，并由工厂预先装配完成的可移动变配电成套设备。它主要用于取代传统的土建型变电站，实现变电、配电的功能。
所属分类：
产品中心
高/低压预装式变电站(欧式箱变)
关键词：
欧式
变电站
服务热线：
复合板预装式变电站
详情介绍
复合板预装式变电站
技术特点：
1.具有较好的机械抗弯、抗冲击、抗拉强度。
2.抗暴晒、抗辐射及隔热能力强
3.具有防冻、防裂、防腐蚀特性
4.防潮阻燃，在聚冷聚热环境温度的变化下不易产生凝露
5.“全天候”使用性能强、可和周围环境协调
详细内容
一、 产品简介
预装式变电站（亦称箱式变电站或欧式箱变，简称欧变）是由高、低压开关设备、变压器和外壳资组成，并由工厂预先装配完成的可移动变配电成套设备。它主要用于取代传统的土建型变电站，实现变电、配电的功能。
预装式变电站即可用于户外，也可用于户内，广泛应用于工业园区、居民小区、商业中心、公共场所、机场、码头、地铁、宾馆、学校、医院及流动性强的建设施工工地、矿山、油田等场合使用。按期用途还可分为：城市市政照明用预装式变电站、城农网改造用预装式变电站、工厂配电用预装式变电站、核电用预装式变电站、风力发电用预装式变电站、高速公路用预装式变电站、海港码头用预装式变电站和机场用预装式变电站等产品。
二、 使用环境条件
1. 海拔高度：不超过2000m；
2. 环境温度：最高气温+40℃
最低气温-25℃（户外），-5℃（户内）；
最高日平均气温+30℃，最高年平均气温+20℃；
3. 相对湿度：日平均值不大于95%；月平均值不大于90%；
4. 地面倾斜度：不超过3度；
5. 地震强度：地震水平加速度不大于0.4m/S²
地震垂直加速度不大于0.2m/S²
6. 户外风速：不超过35m/S；
安装地点无火灾、爆炸危险、化学腐蚀及强烈震动。
▬▬▬可协商供应商在特殊环境使用的产品

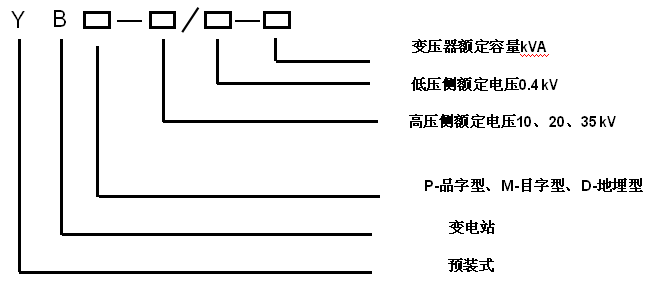

三、 型号含义

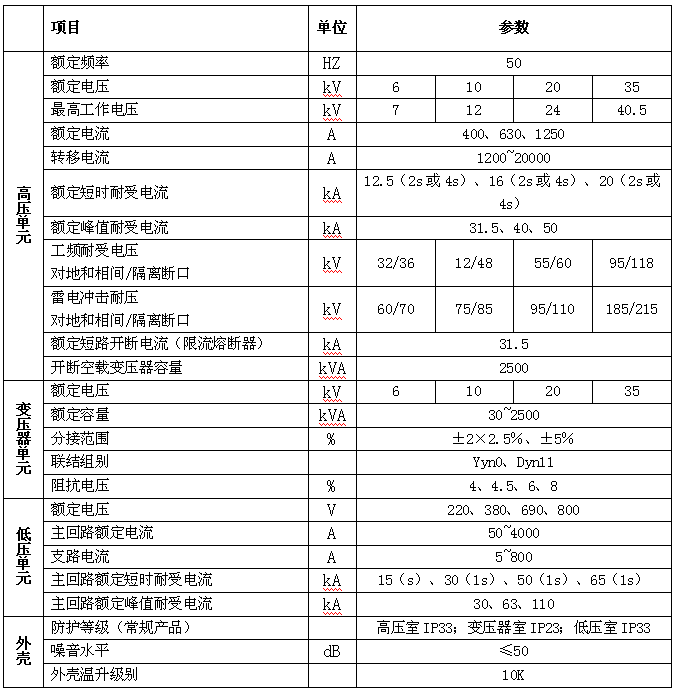

四、 主要技术参数
五、产品特点
1、整体结构特点
- 功能齐全、可靠
能切断短路及负荷电流，能进行全范围的电流保护，高压有环网（包括双电源）、终端、带高压计量等多种供电方式可供选择，具有传统土建型变电站的所有功能。
- 投入少、占地少、安装简便
结构紧凑，体积小，占地少，采用一体式多开门结构，方便运输安装和操作检修。整体欧变设计基本为目字型一体式、品字型一体式、分体式结构
省钱：比配电变+配电房的资金投入要少；
省地：体积小，约为同容量配电变+配电房体积的1/3或更小；
省时：不到一个月即可供货，现场安装简便，现场只需拧紧四个安装螺栓及接好进出线电缆即可。
- 安全性好
采用全封闭设计，产品外壳接地，外表面无任何带电部件，因此无需绝缘距离，能可靠保证人身安全。
2、元器件及部件选择
- 中高压设备
a、中高压开关方式的选择
由于断路器在电力系统中主要起到开断正常负荷电流和开断短路电流作业，自动化程度高，因此采用断路器作为800kVA变压器以上用户分断是首选。
电力系统终端用户，特别是10kV中小型容量630kVA以下用户的高压开关经常性为开断正常负荷电流，一般用负荷开关加熔断器组合电器取代主断路器，由高压负荷开关实现开断正常负荷电流，由熔断器实现开断短路电流。
b、柜型选择
中高压开关柜根据使用场所不同可选用XGN固定式断路器柜、KYN铠装移开式开关柜、HXGN真空（压气式）负荷开关柜、SF6全绝缘六氟化硫柜、XGN15 六氟化硫负荷开关柜。
- 变压器

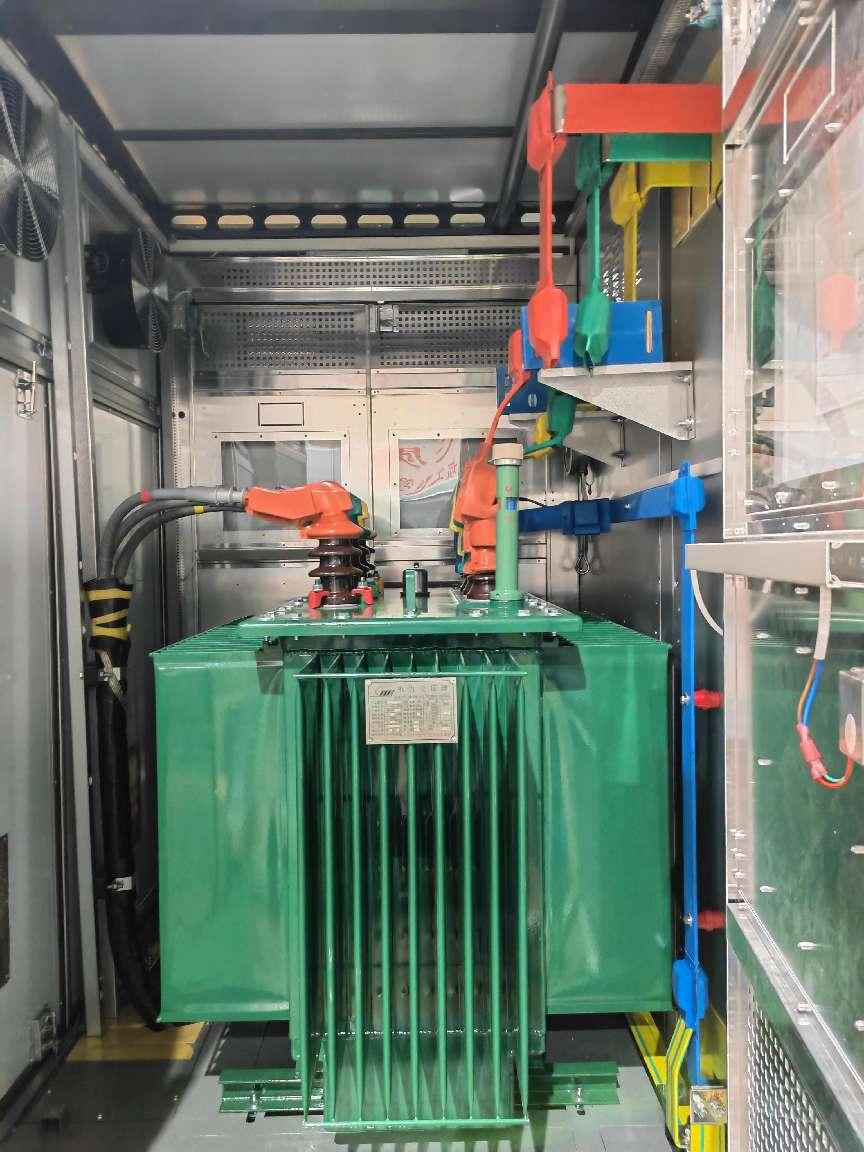

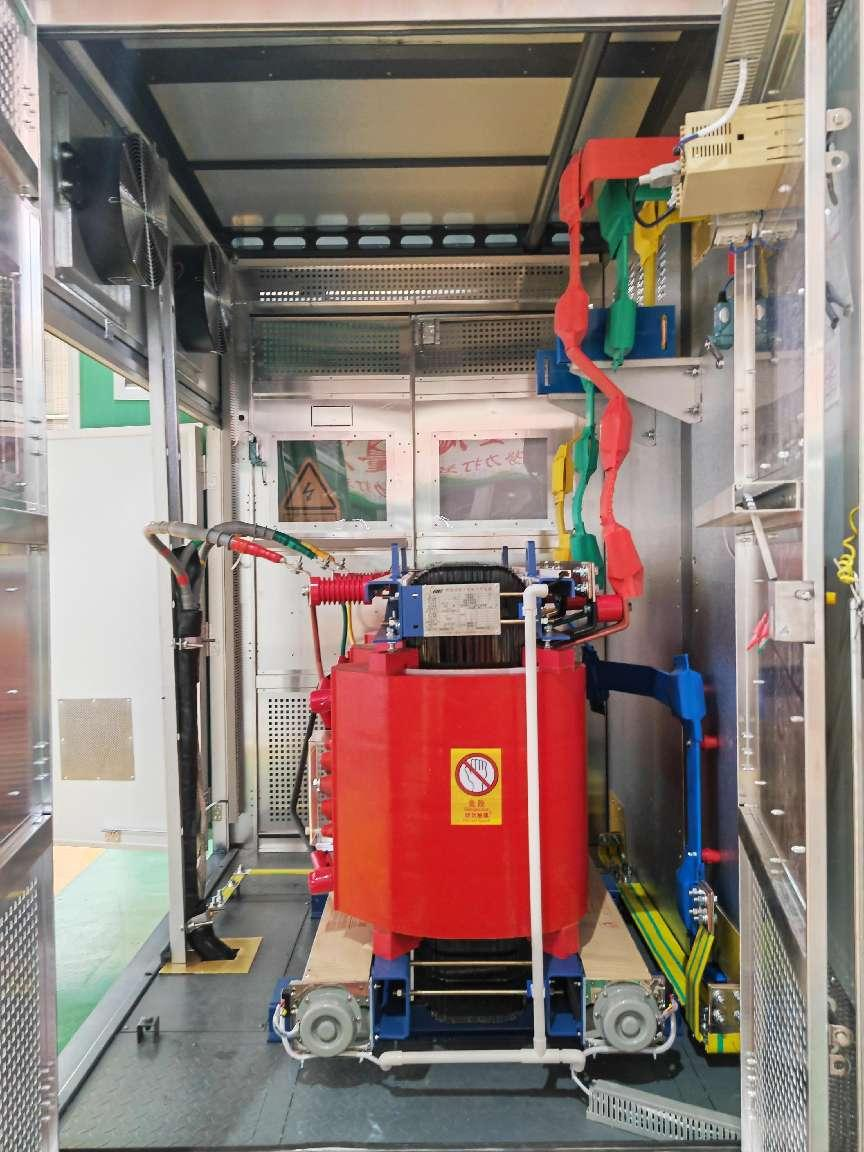

可配各系列干式或油浸式变压器
- 低压设备
我公司欧变通常采用GGD系列固定式低压柜，根据不同产品需求，也可提供抽出式GCK、GCS、GCL、MNS柜。GGD柜特点：
a、可维护性高，该柜根据元件可靠性和操作性，合理布置低压元件，以正面检修为主。低压断路器、隔离开关、熔断器、接触器等易损元件均布置在柜正面，方便才正面检修、维护；铜母排、绝缘子等可靠性很高的元件布置在柜后，一般不需检修、维护。
b、体积小：一般欧变电路设计比较简单，因此配套低压设备设计成一台欧变GGD专用柜时，可将低压电器布置更优化，减少低压柜占用尺寸。
- 外壳种类
我公司欧变外壳选用根据其运行的环境条件决定。欧变外壳包括冷轧钢板喷涂、不锈钢板喷涂、彩锌复合板、非金属外壳等。
六、平面布置形式及参考外形尺寸
YB系列预装式变电站，根据排列方式分为“目”字型排列和“品”字型排列

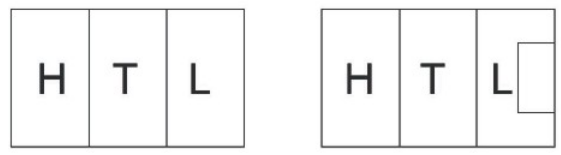

1.目字型布置
2.品字型布置
平面图：H—高压室、T—变压器室、L—低压室
3.外形尺寸参考
外形尺寸需根据用户配置方案灵活设计。
