KYN28型铠装移开式金属封闭开关设备

一、产品简介

KYN28（Z)型高压铠装移开式（中置式）交流金属封闭开关设备是3.6~40.5kV三相交流50Hz电网单母线、单母线分段系统的成套配电装置，主要用于发电厂以及电力系统变电站、配电所的受电送电及工矿企事业配电、大型高压电动机启动等，对其电路实行控制、监测和保护之用。

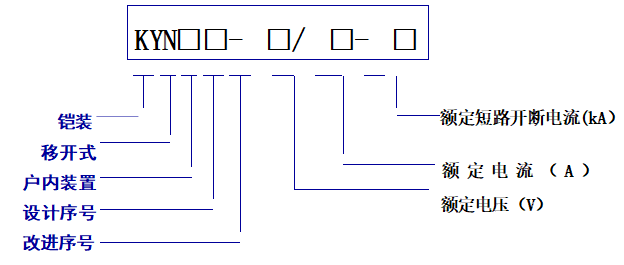

二、型号说明

三、使用环境要求

1、周围空气温度：上限+40℃,下限-10℃;

2、相对湿度：日平均不大于95%，月平均不大于90%；

3、饱和蒸汽压：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3 MPa；

4、海拔高度：不超过2000米,；

5、地震烈度不超过8度；

6、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

7、在超过GB3906规定的正常的环境下使用时，由用户和制造厂商协商。

四、产品特点

1、符合IEC60298《额定电压为1kV以上52kV及以下交流金属封闭开关设备和控制设备》

、IEC694《高压开关和控制设备共用条款》，GB3906《3.6~40.5kV交流金属封闭开关设备和控制设备》及DL/T404《户内交流高压开关柜订货技术条件》等标准的要求。具有完善、可靠的防误操作“五防”功能；

2、既可配进口的VD4 、VB2 、HVX12型真空断路器，又可配国产的VS1真空断路器，实现闭门操作；可以根据项目要求增加电动底盘。

3 、电缆室有充裕的空间，可连接多根电缆，安装维修方便；

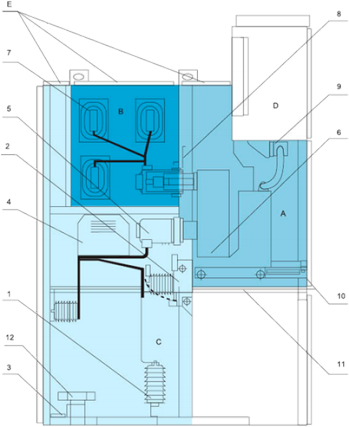

4、整体是由柜体和中置式可抽出部件（即手车）两大部分组成。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X；

4 、更换断路器简单，手车互换性好，维护量极少；

5 、柜体材料用敷铝锌板，防腐性高；柜间母线用套管相隔，防制事故蔓延；

6 、接地开关具有快速关合能力，检修接地方便，保证人身安全；可以根据项目要求增加电动操作

7 、具有防凝露和防污秽功能，断路器室、继电器室、电缆室可根据用户要求分别加装加热器，防止凝露与腐蚀发生；

8 、断路器室、电缆室可根据用户要求分别加装照明装置，以方便维护及检修。

9 、具有架空进出线、电缆进出线及其它功能方案，经排列、组合后形成一套完整的配电系统装置。

10、可以增加局放、温度、摄像等监测装置，实现全后台智能监测维护。

五、开关柜技术参数

项目	单位	参数
额定频率	Hz	50
额定电压	kV	6	10	20	35
最高工作电压	kV	7	12	24	40.5
额定电流	A	630、1250、1600、2000、2500、3150、4000
额定短时耐受电流	kA	20	25	31.5	40
额定峰值耐受电流	kA	50	63	80	100
热稳定时间	s	4
工频耐受电压对地和相间/隔离断口	kV	32/36	42/48	55/60	95/118
雷电冲击耐压对地和相间/隔离断口	kV	60/70	75/85	95/110	185/215
防护等级		IP4X，当断路器室门打开时为IP2X
母线系统		单母线及单母线分段
母线额定热稳定电流	kA	25 、31.5、40
真空断路器机械寿命	次	20000
隔离、接地开关机械寿命	次	2000
分、合闸线圈额定操作电压	V	DC220/110、AC220/110、DC48
储能电机额定操作电压	V	DC220/110、AC220/110、DC48
